Création plancher bois et d'une trémie | Validation technique

Question

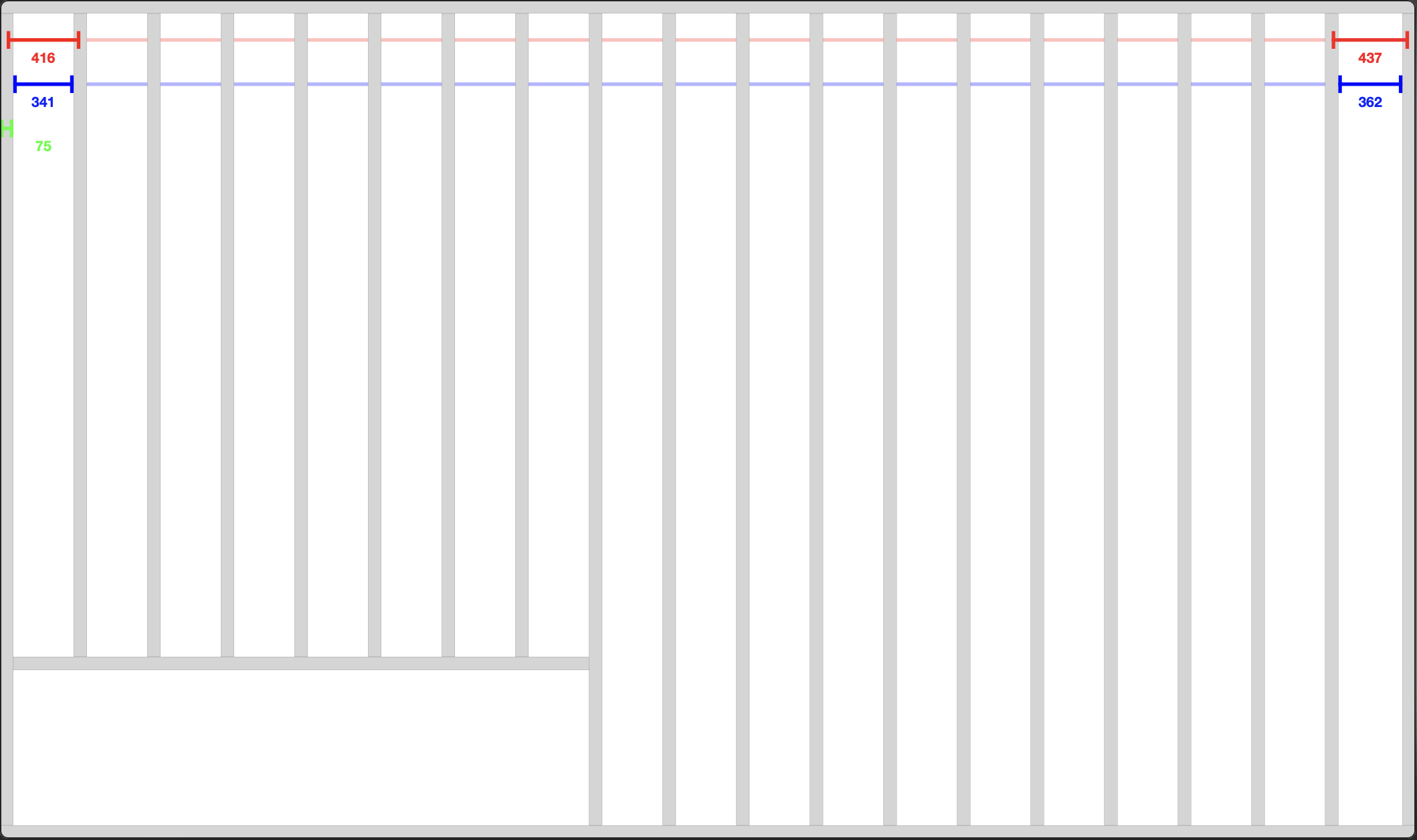

Bonjour à toutes et tous,Nouveau sur le forum en écriture mais pas en lecture.J'en profite donc pour remercier la communauté autour du bois, qui permet à des gens comme moi d'y trouver une source d'information précieuse.Je me lance dans ma plus grande aventure bricolage à date, à savoir la création d'un plancher d'étage !A travers ce post j'espère obtenir une validation de mon approche et du projet dans lequel je me lance.Le bâtiment est un rectangle de 8x4,75m montée en parpaing.L'usage est d'habitation. L'étage fera office d'un "bureau" de télétravail pour 2 personnes. J'ai donc pris le fameux 120 + 120 pour les charges.Il y aura du BA13 + isolation en périphérie de la pièce + faux plafond. Pas de cloisons à l'étage. Une pièce unique.Un plancher OSB3 de 22mm + parquet stratifié.Au niveau du bois : Par souci de facilité, j'ai prévu d'utiliser la même section de bois pour tout : 75x250mmPose de muralières avec goujons d'ancrage dans les parpaings pleins sur le côté le plus long.Pose de 20 solives (portée environ 4,6m) sur sabots métalliques avec un entraxe de 416mm (2500/416 = 6 l'osb tombe bien sur les solives avec rainure et languette)2 rangés d'entretoises.Le sujet sur lequel j'ai le plus de doute, concerna la trémie de l'escalier (3,33x0.9m)J'ai du mal à savoir si le report de charge de ces 7 solives raccourcis pose problème avec cette section de bois et cette portée.Voici un "plan"  pour visualiser la chose.Dernières petites infos au cas où :Sabots : GLE500/76/4 clouage total Pointes annelées CNA Ø4.0 x 50 mm (41 pointes par sabot)Goujons 75340B1217900 pour épaisseur de pièce 80mm, ancrage de 65mmJ'espère être partie sur la bonne voie et être pertinent dans mon écrit.Merci d'avance pour vos interventions sur ce post,Bonne journée

Boisphile · Answer

Solivage pour pièce habitable sur muralières et trémie perpendiculaire estimée à 3310 x 1100.Muralières en LVL section 51 x 225 sur corbeaux métalliques.Solives courantes bois massif C24 - H = maxi 18% - Portée 4650 - Entraxes 417 - Section 75 x 225 - Réactions aux appuis 250kg - Flèche à terme après fluage L/360 - Déformation attendue de l'ordre de 13mm.Chevêtre - Portée 3310 - Bande de chargement 1775 - BMA (Bois Massif Abouté) section 120 x 240 - Poids 50kg - Réactions aux appuis 800kg - Flèche à terme après fluage L/410 - Déformation attendue de l'ordre de 8mm.Solive d'enchevêtrure - Portée 4650 - Entraxe 417 - BLC (Bois Lamellé-Collé) GL24 - Section 90 x 320 - Poids 75 kg - Réactions aux appuis 905kg côté trémie et 485 kg côté opposé -  Flèche à terme après fluage L/430 - Déformation attendue de l'ordre de 11mm.Interrompez les muralières pour la fixation des sabots de la solives d'enchevêtrure et fixez-les avec 4 goujons d'ancrage chacun dans les parpaings pleins.

bricobois · Answer

Bonjour Boisphile,Merci beaucoup pour votre réponse et votre aide.A la lecture de votre message, j'ai eu des nouvelles questions concernant la mise en oeuvre de vos retours :- Y-a t'il une alternative possible aux corbeaux métalliques ? Cela peut sembler bête mais un petit poste maçonnerie m'intimide un peu. Il me semblait que des goujons dans du plein c'était ok :/- Dans le cas ou c'est impossible de faire autrement je voudrais bien plus de détails concernant les corbeaux. Notamment la taille et l'espacement de ces derniers ? Un type de métaux particulier ? Combien de cm ancré et combien faire dépasser ?- Etant flexible sur la trémie, y-a t'il un choix intelligent à faire qui permettrait de simplifier la mise en oeuvre ou réduire notamment la taille des solives d'enchevêtrures ? Impossible pour moi de m'en rendre compte, mais peut-être que pour vous et avec votre expérience, il serait évident de raccourcir la trémie...? Si tel était le cas, n'hésitez pas à me le préciser. Idéalement il faudrait la laisser dans ce sens. - Si le plancher était plus court (en mode mezzanine) et que l'escalier venait depuis l'espace dégagé (donc pas de trémie) le dimensionnement initial suffirait ?Encore une fois milles merci pour votre aide.Dans l'attente de vous lire,
