Dimensionnement et section des solivages

Question

Bonjour,

Je souhaite réaliser un solivage pour créer une mezzanine au dessus de mes chambres. J'aurais besoins de vos compétences pour m'aider à réaliser ce projet .

Surface plancher : 7.10m x 5.25m

Surface de portée libre : 6.50m x 4.65m

Epaisseur plancher en OSB3 de 18mm. Le solivage supportera le plafond des chambres et l'isolation.

Charges retenues: 150+ 75 = 195 kg/m² selon ma configuration et les abaques.

Je prévois un entraxe entre solives de 0.4m

Section retenue pour les solives: 75*225

mes questions :

- la section des solives retenues est-elle bonne?

- Quelles sections pour la muraliére? Quel type de pose, sur corbeau?

- Comment géré et calculer le Débord pour l'escalier?

Merci d'avance pour vos réponses,

Tony

Boisphile · Answer

1) Doit-on comprendre que le portée libre des solives est de 4650 ?2) De quelle longueur le palier devra dépasser du mur ?3) L'OSB sera de l'OSB 3 en 2500 x 675 x 22 mm et les entraxes adaptés comme sous-mulyiple de 2500.

Tony · Answer

Tout d'abord merci Boisphile pour la prise de connaissance rapide du post.Pour répondre à tes questions :1) Oui2) Largeur d'un escalier , max 90 Cm3) ok j'en prend note.Et concernant la section des solives et de la muraliere, stp.Peux tu m'orienter sur le type de pose préconisé de la muraliere sur un pignon en pierre monté a la chaux.Merci

Boisphile · Answer

Pardon, je n'avais pas compris que nous nous connaissions ?Solives = Deux possibilités :1) Portée 4650 - Entraxes 500 - Section 75 x 250 - Réactions aux appuis 300 kg2) Portée 4650 - Entraxes 417 - Section 75 x 225 - Réactions aux appuis 250 kgMêmes sections et entraxes pour des longueurs de 6150 avec repos de 600 mm sur le mur, les réactions aux appuis seront de 240 côté muralière, 650 sur le mur et 60 kg en extrémité libre en console avec entraxes de 500 et 200 côté muralière, 530 sur le mur et 85 kg en extrémité libre en console pour des entraxes de 417.Muralière en LVL 51 x 260 sur corbeaux métalliques entraxes 750 mm.

Tony · Answer

Je vous pris de m'excuser pour le tutoiement. La faute à une entreprise qui nous interdit le vouvoiement,  on en prend vite l'habitude .J'ai 2 dernières questions pour être sur de réaliser une mise en œuvre de qualité. 1)quelle dimension de corbeau ? Profil carré ou rond?2)quel diametre de tiges filetées dois-je poser pour plaquer la muraliere au mur? Vous remerciant par avance de vos réponses et aides que vous m'apportez.

Boisphile · Answer

1) Tube carré 40 x 40 x 2.52) Il faut badigeonner la face contre mur avec un produit bitumineux et pas besoin de tiges filetées, les solives se chargeront de la plaquer au mur.

Tony · Answer

Je vous suis extrêmement reconnaissant de votre aide. Encore merci. J'attaque dès juillet ces travaux !

Tony · Answer

Côté opposé à la muraliere,  les solives sont posé sur le mur et non ancré.  Dois je brider l'ensemble ou le poid de la structure suffit?

Boisphile · Answer

Non, mais posez des entretoises au niveau du mur au milieu comme anti-dévers.

Tony · Answer

Bonjour Boisphile,Pour les corbeaux vous me préconisez du tubes carré 40x40x2.5.Est ce que un tube carré de 25x25 plein pourrais suffire car j'en ai en ma possession.Cordialement

Boisphile · Answer

Oui, en carré plain pas de problème.

Tony · Answer

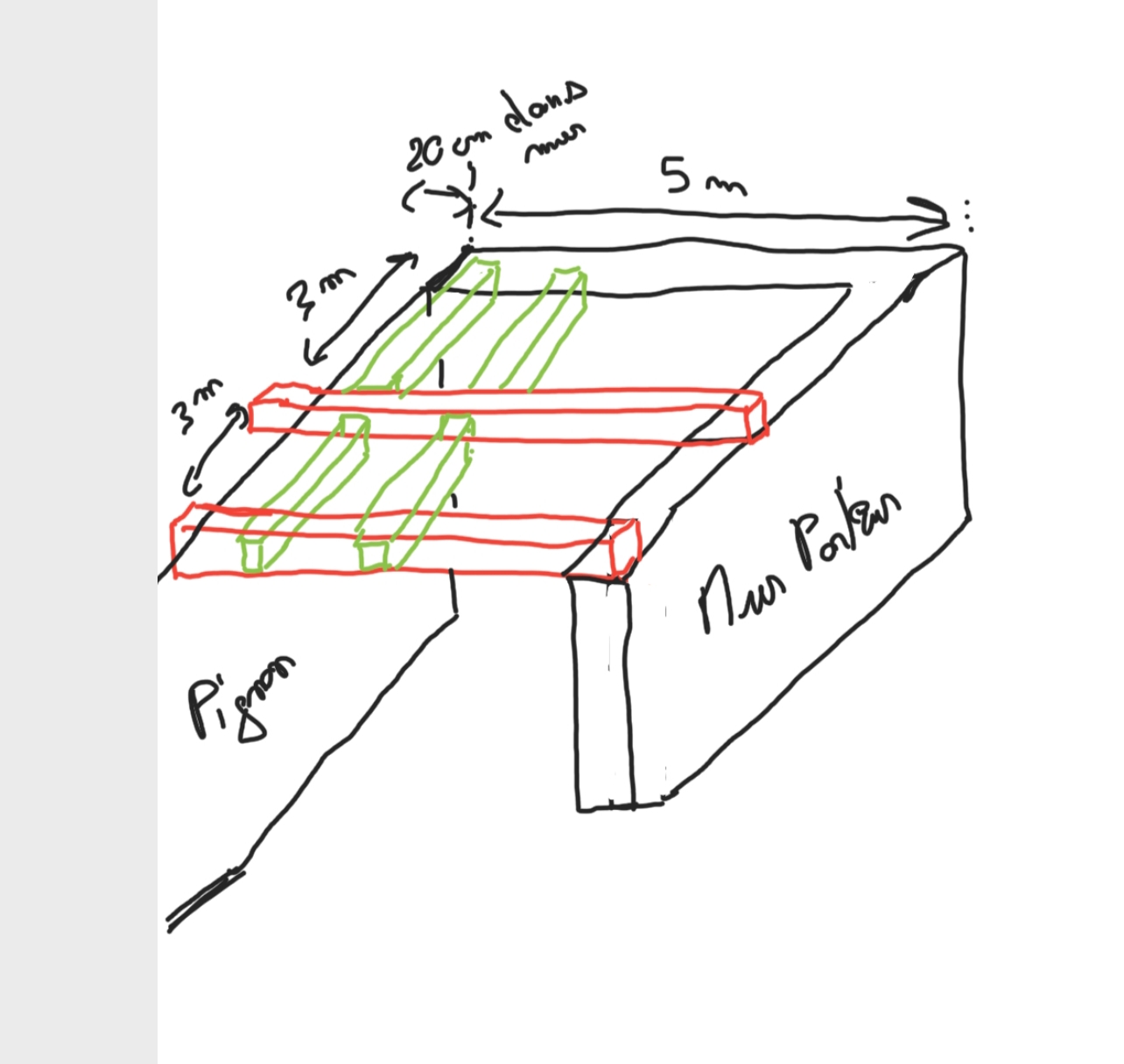

Bonjour Boisphile,Je reviens vers vous concernant le dimensionnement du solivage. Je souhaiterais savoir si la 2ème solution que je propose ci-dessous est réalisable et économiquement plus avantageuse. J'avoue que des solives de 5 m a soulever je risque d'avoir du mal!avec cette solutions je n'aurais plus que 2 solives de 5m20 qui seront ancré dans le pignon.mais comment la dimensionner ? Encore merci pour le partage de vos connaissances. Cordialement

Boisphile · Answer

Mais non, des poutres de 5 mètres avec des bandes de chargement de 3 mètres, il faut du lamellé-collé en 110 x 450 mm - Poids 150 kg - Réactions aux appuis 2050 kg.

Tony · Answer

Quelle solution me préconisez vous.?1 Portée 4650 - Entraxes 500 - Section 75 x 250  avec muraliere de 71002 Portée 4650 - Poutres de 5000 avec bande de chargement de 3000A noter que je ne sais pas non plus comment dimensionner les bandes de chargement de 3000. Pouvez-vous m'éclaircir car je ne retrouve pas d'abaque pour ces calcul?

Boisphile · Answer

Le plus rationnel est la solution 1
