Conseils pour solivage et fixations

Question

Bonjour,

Dans mon garage j’ai un vide sous-toiture que j’aimerais exploiter en réalisant un solivage + plancher OSB 22mm pour du petit stockage : roues hiver/été, mobilier d’extérieur qui prend de la place mais qui reste léger, vieux vélos, chaises et transats…

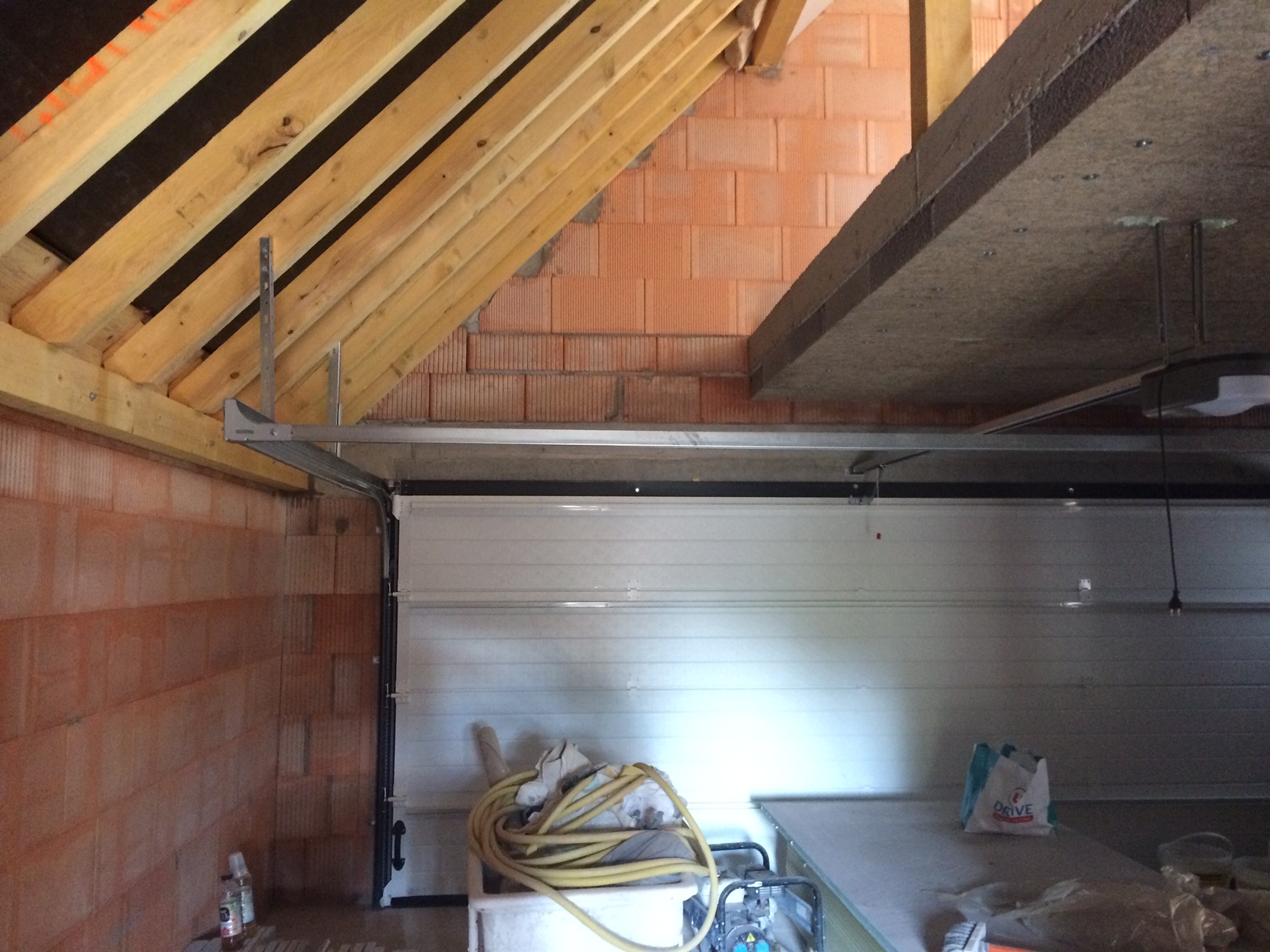

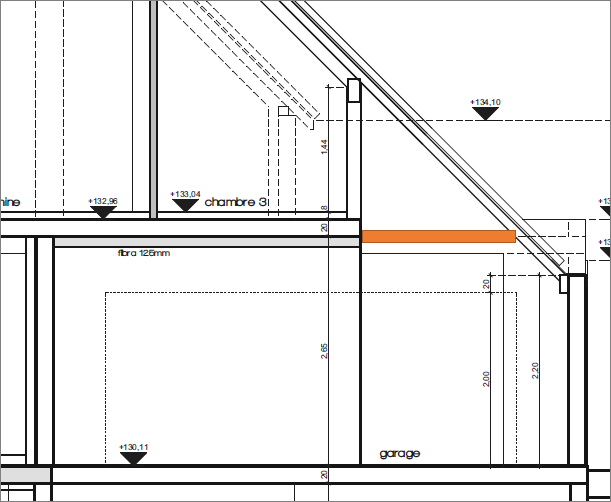

Voici un plan en coupe pour visualiser la pièce (en orange le solivage) + 2 photos

Le solivage irait donc de la dalle béton jusque dans la pente (fixation sur chevrons).

J’ai plusieurs points qui me questionnent, et qui sont liés entre eux :

- Au niveau de la dalle béton je ne pourrai percer correctement que sur 9cm d’épaisseur car tout du long il y ‘a une poutrelle préfabriquée qui fait 11cm de haut. Pour ne pas devoir fixer le solivage trop si haut j’imaginais des sabots à bretelles, que je fixerais en partie haute voir que je pourrais rabattre légèrement (j’ai 4/5cm de dalle avant la cloison), idéalement la bas des solives arriveraient au niveau fini du plafond (épaisseur dalle 200 + isolant 125). Ce type de sabot existe en largeur 38, 45 ou 76 alors je vais choisir la section des solives en fonction.

- pour la section des solives je vais refaire le calcul mais du 38x175 (voire 38x150) me paraissait suffisant. En termes de maniabilité ce serait plus sympa en tout cas :)

La portée est de maximum 2m, l’entraxe varie de 40 à 57cm, en moyenne 52cm

- au niveau de la fixation des solives sur les chevrons à 45° (76mmx135mm) c‘est là que ca se corse...

Comment assurer une liaison robuste?

On peut faire un trou dans solive + chevron? J'imaginais 1 ou plusieurs tiges filetées qui traverserait le tout. Je me suis peu renseigné pour le moment sur les méthodes pardonnez mon ignorance.

Dans l’alignement des chevrons, et avec une épaisseur similaire (76mm) j’ai du mal à trouver un sabot ou une fixation quelconque sur ce type de configuration.

En faisant passer les solives à droite ou à gauche du chevron on aurait une zone de contact assez importante (losange 135 x 150 ou 135x175 selon la hauteur de la solive).

Voici un schéma pour améliorer la compréhension :

Merci d’avance pour vos précieux conseils.

cabanon · Answer

bonjours,tout d'abord, un grand Merci pour tes clichés, dessins et descriptions, on voit bien de quoi tu parle... une zone de contact assez importante, en losange c'est toujours mieux de prévoir "plus", certes c'es plus cher..


Portée (longueur d'une solive entre deux appuis)


Section


150 cm


   200 cm


250 cm


 300 cm


350 cm


400 cm


450 cm


500 cm


550 cm


5 x 15 cm


795 kg


480 kg


315 kg


220 kg


160 kg


125 kg


100 kg


80 kg


65 kg


5 x 20 cm


/


1070 kg


720 kg


520 kg


380 kg


300 kg


240 kg


190 kg


160 kg


7,5 x 10 cm


380 kg


  220 kg


140 kg


100 kg


70 kg


/


/


/


/


7,5 x 20 cm


  /


1650 kg


1110 kg


800 kg


590 kg


460 kg


370 kg


300 kg


250 kg


7,5 x 22,5 cm


/


2100 kg


1550 kg


 1120 kg


840 kg


650 kg


520 kg


420 kg


350 kg


10 x 10 cm


510 kg


290 kg


190 kg


130 kg


100 kg


/


/


/


/


10 x 20 cm


  /


2220 kg


1500 kg


1070 kg


800 kg


620 kg


490 kg


400 kg


300 kg




Entraxes


250 cm


300 cm


350 cm


400 cm


450 cm


500 cm


550 cm


600 cm


40 à 42 cm


3,8x17,5 ou 5x15 cm


6,3x17,5 ou 3,8x20 cm


5x20 ou 7,5x17,5 cm


7,5x20 cm


7,5x22,5 cm


7,5x25 cm


10x25 ou 7,5x28 cm


10x28 ou 7,5x30 cm


49,5 à 51,5 cm


3,8x17,5 ou 5x15 cm


6,3x17,5 ou 3,8x20 cm


6,3x20 cm


7,5x22,5 cm


7,5x25 cm


10x25 cm


10x28 ou 7,5x30 cm


10x30 cmcordialement

Boisphile · Answer

Des 38 x 150 avec entraxes de 550 et portée de 2 mètres portent 300 kg/m² pour une flèche de L/300, c'est-à-dire pas grand chose.Cela étant vous appliquez une réaction d'appui de 170 kg sur le chevron.A propos de chevron et à titre d'information, lorsque les pannes sont posées d'aplomb et surtout avec une telle pente où la pression et dépression du vent sera sans doute plus forte que la charge de neige, les chevrons doivent pouvoir coulisser en pieds, ce qui ne peut être le cas au vu des photos.Dans un garage, cela n'a guère d'importance, mais si dans une autre partie de la maison vous habillez les sous-faces, par exemple en placo, vous risquez de rencontrer des désordres à long terme, dans la mesure où la déformation de la panne se fera à la fois en vertical et perpendiculairement à la pente et donc pourra créer des fissuration dudit placo.Tandis qu'en pose déversée, la panne bidée en pied ne se déforme que perpendiculairement à la pente.

jerem411 · Answer

Bonjour,Je vais réaliser mon solivage.J'hésite pour les fixations entre solives et chevrons, où j'imaginais 2 possiblités :- 2 boulons charpente de diamètre 12 (diamètre relativement faible pour ne pas fragiliser le bois)- 1 seul boulon central diamètre 16 + crampon type "bulldog"Ce serait quoi le plus logique/solide ?Merci

Boisphile · Answer

2 boulons de 12 suffisent, situés à 40 mm des arases supérieures et inférieures des solivettes.

jerem411 · Answer

Bonjour et merci pour votre réponse.j’ai omis de préciser que je pars finalement sur des solives 63x175. Toujours ok pour 2 boulons de 12?y’a il un intérêt d’ajouter un crampon bulldog sur l’un des 2?merci!

Boisphile · Answer

1)oui2)non
