poutre lamellé collé porteuse planché

Question

bonjour, je retape une vieille maison des année début 1900,elle possède un étage qui fait 14 mètres de long par 6 de large (mur a mur ) qui repose sur un planché déja existant avec des solives de 100x200 avec un entraxe de 50,le souci c'est que des solives de 6 mètres son pas de bonne section, 100x200 je trouve sa très juste , je me suis dit pourquoi pas mettre des lamellés collé de 100x320 de 5 mètres de long dans des empochements dans le mur et l'extrémité reposant sur des poteaux de 200x200 au milieu de la pièce pour réduire la porter a 3 mètres. poids par mètre carré 150kg

je précise que il y a 2 chambres existante de l'ancien propriétaire que nous utilisons ,donc impossible de tous démonté .

Selon vous mon idée peut t'elle fonctionné ? tout conseils est bon a prendre

dragibus86 · Answer

Boisphile · Answer

Merci de coter les dimensions précises de positionnement (axes).Précisez si la poutre BLC est en trois parties ou d'un seul tenant et également si les solives sont passantes sur la poutre ou en deux parties, soit posées sur la poutre soit fixées sur les cotés ?Tout cela a son importance et j'explique pour ne pas avoir à refaire :1) Si la poutre est en une seule partie elle sera de section plus faible et présentera moins de déformation. Si elle est en trois parties, section et déformations plus importantes. En revanche il faudra la faire fabriquer, parce qu'en import vous n'aurez pas 14m.2) Idem du point de vue calcul pour le solivage. En 6 mètres la section sera plus faible mais elles chargeront plus la poutre BLC.

dragibus86 · Answer

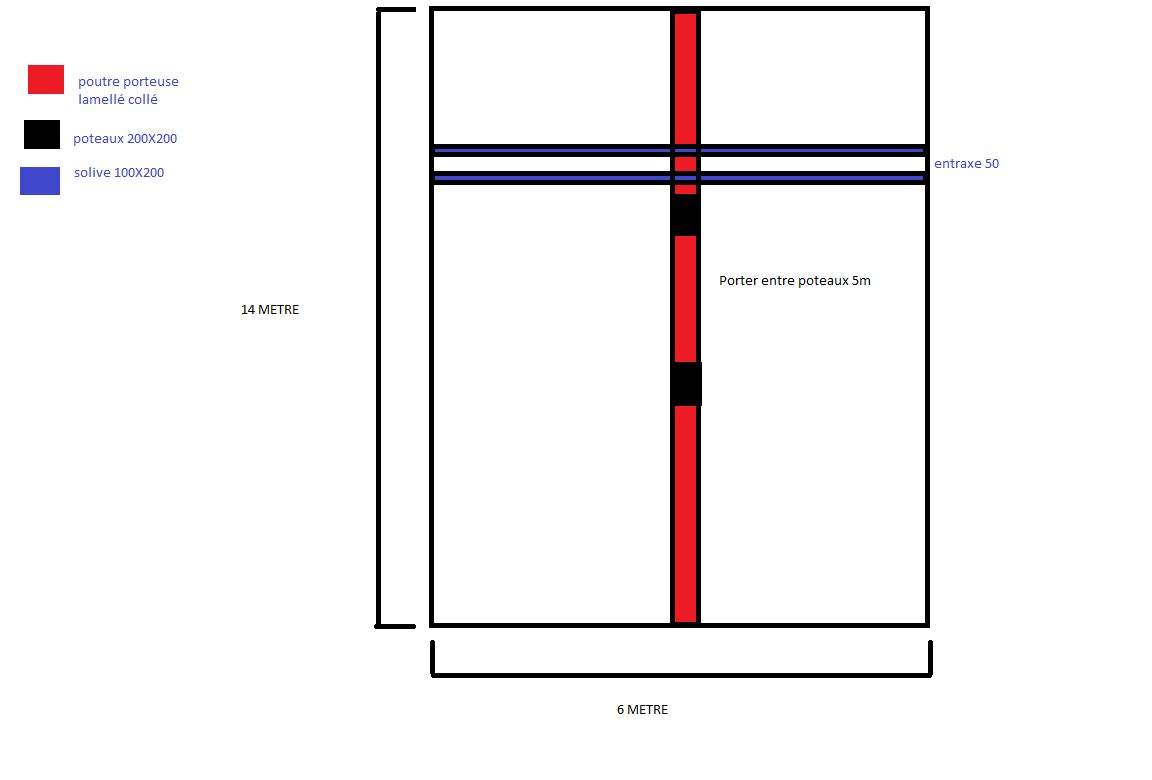

bonjour, Désoler de pas avoir tous fournis ,alors  je dispose de 3 poutres blc de 100X320, 6 mètres  ,elles seront poser au milieu de la pièce donc 3 mètres, les solives passe dessus la poutre blc,extrémité des solives dans empochement dans les murs en pierre ,

Boisphile · Answer

Merci de coter les dimensions précises de positionnement (axes).Précisez si les solives passantes sur la poutre sont en une seule longueur de 6m ou en deux parties de 3 mètres.

dragibus86 · Answer

Les solives sont entière, Ques ce que vous appelez les dimensions  de positionnement des axes ?

Boisphile · Answer

Si la poutre est exactement au centre ou décentrée et le positionnement des axes des poteaux.

dragibus86 · Answer

La poutre et au centre et les poteaux sont dans l’axe de la poutre

dragibus86 · Answer

Bien sûr aux extrémités des poutre blc qui vont reposer sur les poteaux je vais faire entaillage a mi bois

Boisphile · Answer

Cela ne me donne toujours pas le positionnement des axes des poteaux.

dragibus86 · Answer

Les poteaux sont à 5 mètres au extrémités des poutre blc ,et à l’axe de la pièce donc 3 mètres

Boisphile · Answer

On va peut-être y arriver !!! Donc les axes des poteaux sont à 5 - 4 - 5 mètres ? Et les sections de poutre de ces mêmes longueurs ?

dragibus86 · Answer

Oui , les 3 poutres blc  100x320

Boisphile · Answer

Solives (que je suppose en BMA) - Portée 6000 sur trois appuis 0-3000-6000 - Section 100 x 200 - Entraxes 500 - Réactions aux appuis 0=140 - 3000=460 - 6000=140 kg - Flèche à terme après fluage L/420 - Déformation maxi attendue de l'ordre de 7mm.Poutre intermédiaire sur deux appui - Bois lamellé collé - Portée 5000 - Section 100 x 320 - Charge permanente 345kg/ml - Charge d'exploitation 575 kg/ml - Réactions aux appuis 2345kg - Taux de flexion 160% - Taux de cisaillement aux appuis 130% - Flèche à terme après fluage L/135 (Au lieu de 400) Déformation attendue de l'ordre de 37mm.Poutre intermédiaire sur deux appui - Bois lamellé collé - Portée 4000 - Section 100 x 320 - Charge permanente 345kg/ml - Charge d'exploitation 575 kg/ml - Réactions aux appuis 1875kg - Taux de flexion 103% - Taux de cisaillement aux appuis 104% - Flèche à terme après fluage L/255 (Au lieu de 400) Déformation attendue de l'ordre de 16mm.Conclusion : Il vous faut trouver une autre solution qui pourrait être par exemple 4 poteaux au lieu de deux ce qui donnerait des portée de 3500. Ce ne serait pas encore le top mais acceptable avec un taux de cisaillement aux appui limite de 91%. La largeur de 100mm est pénalisante aux appuis.Réactions aux appuis 1640 kg et flèche à terme L/370.

dragibus86 · Answer

Merci de ton expertise boisphile, selon toi quels section de de poutre blc ou bois massif me conseil tu pour réduire le nombre de poteaux

Boisphile · Answer

En conservant les deux poteaux tel que sur la plan entraxes 5000 - 4000 - 5000.Poutre intermédiaire sur deux appui - Bois lamellé collé import GL24 - Portée 5000 - Section 140 x 440 - Poids unitaire 170kg - Charge permanente 345kg/ml - Charge d'exploitation 575 kg/ml - Réactions aux appuis 2385kg - Taux de flexion 62% - Taux de cisaillement aux appuis 70% - Flèche à terme après fluage L/455  Déformation attendue de l'ordre de 11mm.Poutre intermédiaire sur deux appui - Bois lamellé collé import GL24 - Portée 4000 - Section 140 x 360 - Poids unitaire 110kg - Charge permanente 345kg/ml - Charge d'exploitation 575 kg/ml - Réactions aux appuis 1895kg - Taux de flexion 59% - Taux de cisaillement aux appuis 67% - Flèche à terme après fluage L/490  Déformation attendue de l'ordre de 8mm.Charges aux appuis : 0=2385 - 5000=4280 - 9000=4280 - 14000=2385 kgPoteaux en contrecollé (import) section 140 x 140.Appuis de chaque poutre 140 x 70Appuis poteaux sur platines réglables. Attention, voir avec le fabricant la possibilité de deux platines réglables pour une descente de charge de 4350kg.

dragibus86 · Answer

merci pour les renseignements ,y a plus que se retrousser les manches ,merci
